Przekładnie ślimakowe są najczęściej stosowanymi przekładniami w maszynach przemysłowych. Swoją popularność zawdzięczają atrakcyjnej cenie, dostępności, zwartej konstrukcji oraz bezobsługowej pracy.
Przekładnie ślimakowe są najczęściej stosowanymi przekładniami w maszynach przemysłowych. Swoją popularność zawdzięczają atrakcyjnej cenie, dostępności, zwartej konstrukcji oraz bezobsługowej pracy.

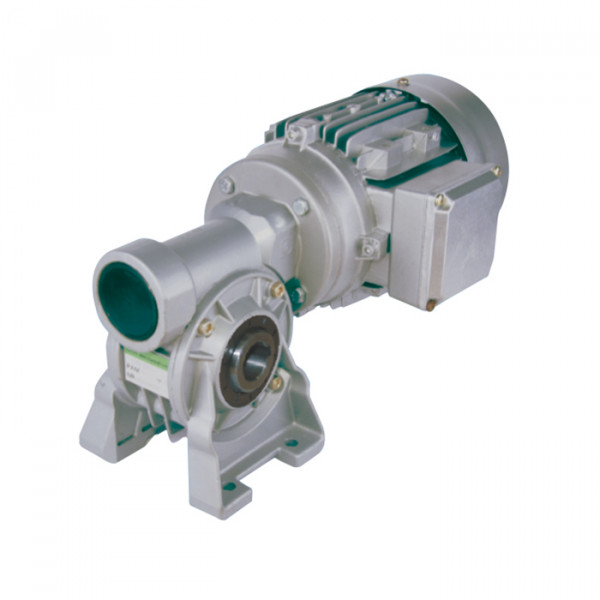

Przekładnia ślimakowa to przekładnia zębata, w której współpracują ze sobą dwa elementy: ślimak (wykonany ze stali hartowanej) i ślimacznica wykonana ze stopu brązu). Przekładnie możemy montować do urządzeń za pomocą kołnierza, ramienia reakcyjnego lub bezpośrednio do korpusu. Ważną zaletą przekładni ślimakowych jest samohamowność.
Przekładnie ślimakowe Chiaravalli oznaczane są symbolami: CH, CHM. Standardowe przełożenie przekładni ślimakowych mieści się w zakresie od I=5 do I=100. Poprzez zastosowanie stopnia walcowego CHPC lub złożenie dwóch przekładni możemy osiągnąć przełożenie nawet do I=10 000. Sprawność przekładni ślimakowych waha się w zależności od przełożenia w zakresie od 40% do 85%.
Oferowane w Archimedes przekładnie ślimakowe Chiaravalli dostępne są i w dwóch podstawowych typach: CHM i CH.

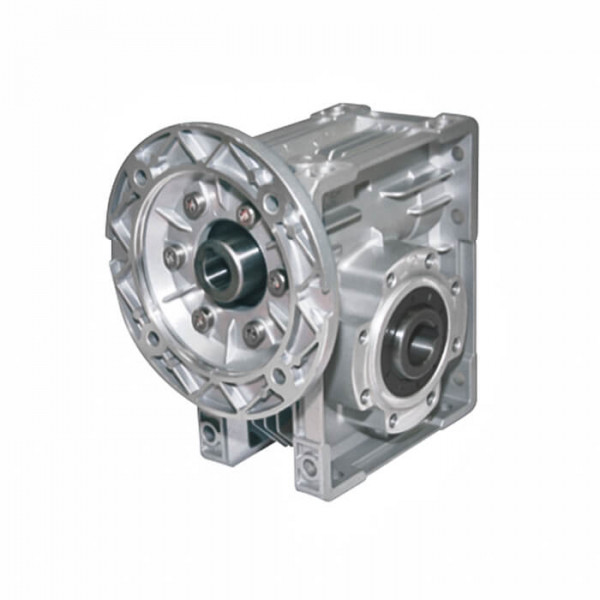

PRZEKŁADNIE ŚLIMAKOWE CHM
- 10 wielkości mechanicznych: 025 – 150
- moc: 0,09 – 15 kW
- zakres przełożeń: 5 – 100
- maksymalny moment obrotowy: 1560 Nm
- malowane na kolor szary RAL 9022

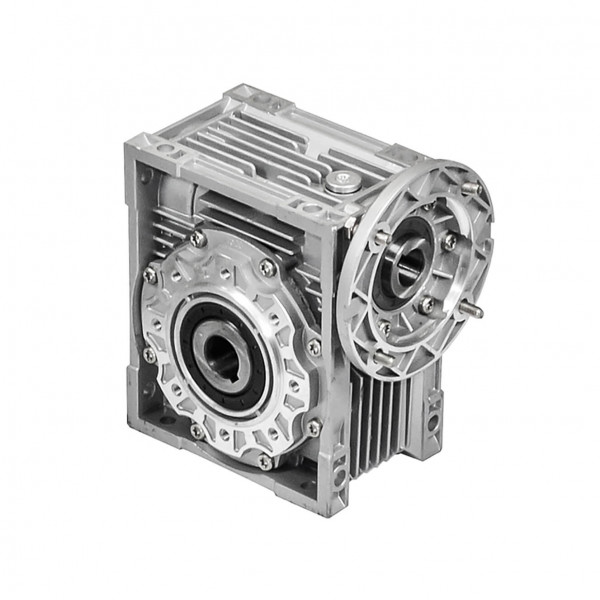

- wersje z ogranicznikiem momentu CHML
- możliwość stosowania dodatkowych modułów
- walcowych PC zwiększających zakres przełożenia do I = 300

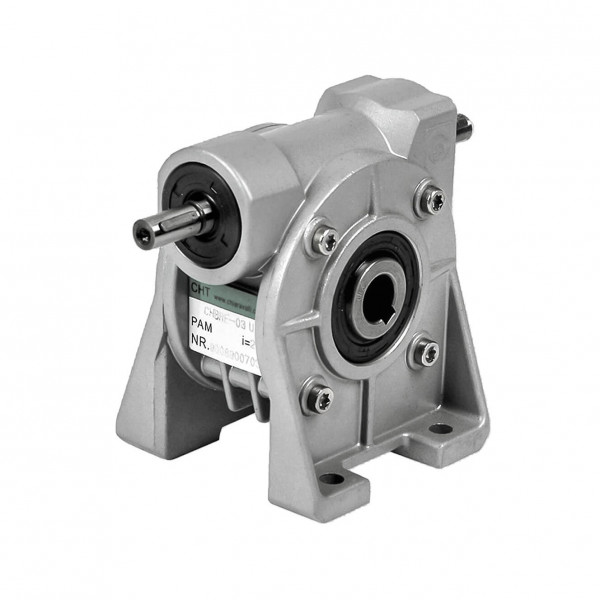

PRZEKŁADNIE ŚLIMAKOWE CH
- 6 wielkości mechanicznych: 03 – 08
- moc: 0,09 – 4,0 kW
- zakres przełożeń: 7 – 100
- maksymalny moment obrotowy: 350 Nm
- malowane na kolor szary RAL 9022
- możliwość stosowania dodatkowych modułów walcowych PC
- zwiększających zakres przełożenia do I = 300
Akcesoria: wałki zdawcze, kołnierze mocujące, osłony PVC, ramiona reakcyjne.
Cechą charakterystyczną wszystkich przekładni ślimakowych jest ich samohamowność. Zakres przełożeń wynosi od 5 do 100. Przy zastosowaniu dodatkowych elementów takich jak przystawka walcowa lub w przypadku sprzęgnięcia dwóch przekładni ślimakowych można uzyskać przełożenie nawet do 10 000.
Wymiary, średnice, przełożenia i inne szczegółowe parametry wszystkich przekładni ślimakowych dostępnych w Archimedes można znaleźć w katalogu producenta Chiaravalli.
